Тут на картинках BBW46
Моем вебасту снаружи , отсоединяем все датчики, предохранители, свечу накаливания
ослабляем хомут и отсоединяем циркуляционный насос, снимаем воздушный фильтр и
открутив 2 болтика снимаем воздушную помпу,обращаем внимание на целостность
уплотнительных колечек

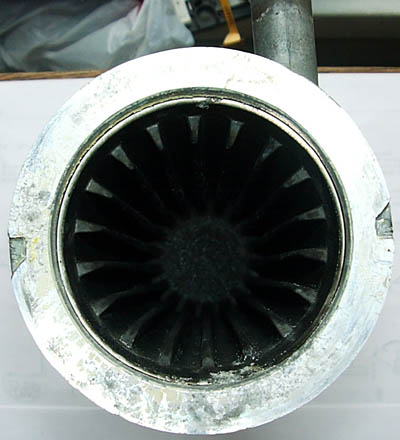

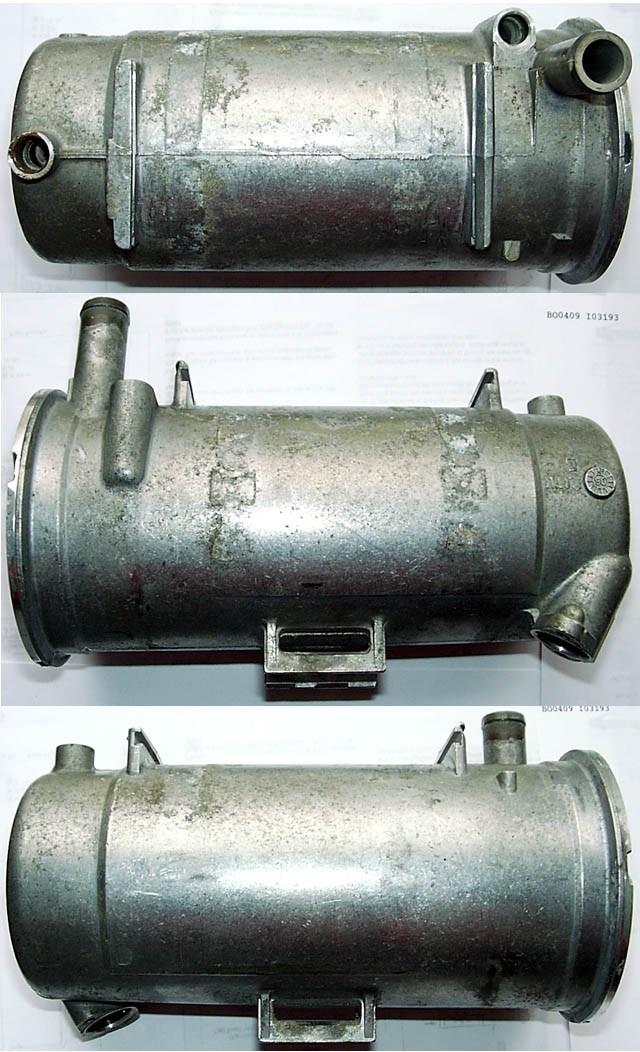

это ребристый теплообменник :)

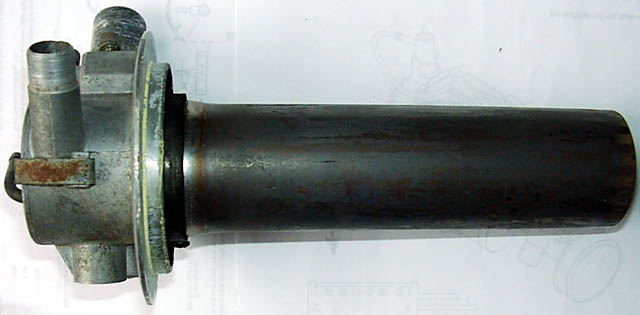

Это камера сгорания, чтобы вынуть ее из котла надо снять стягивающий
хомутик и акуратно поддев отверточкамивынуть из котла

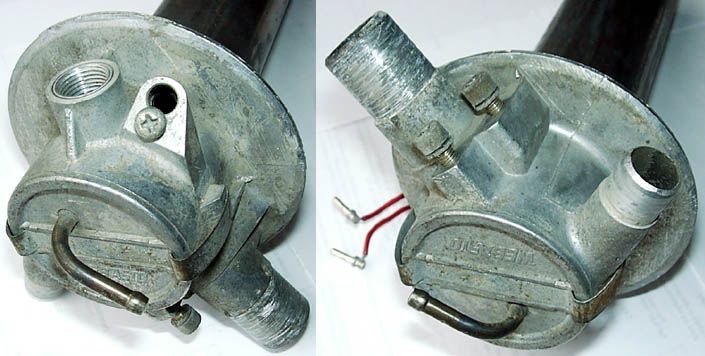

Это тоже камера сгорания

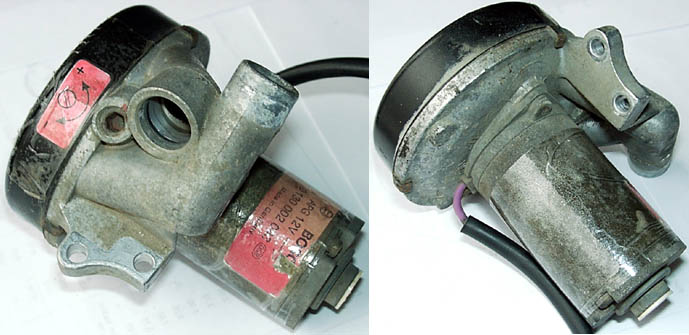

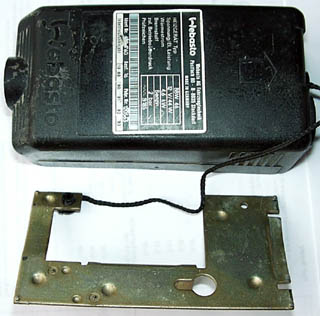

воздушная помпа

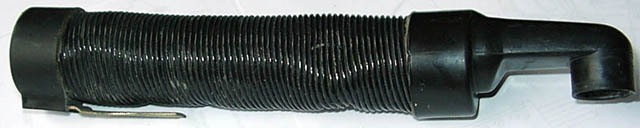

воздушный фильтр

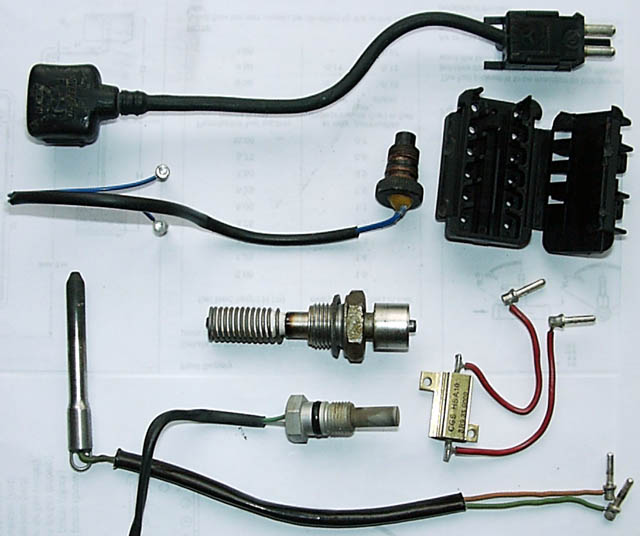

Электро компоненты датчики,предохранители,свеча накаливания

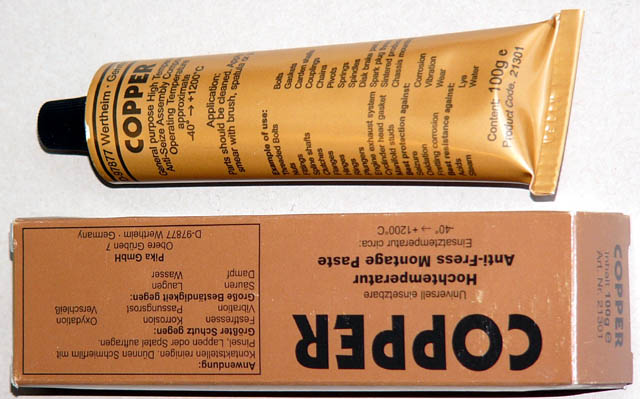

При сборке все соединения подверженные "прикипанию" обработать
спец герметиком "Copaslip" (#105898) , это предотвратит корозию и прикипание
одновременно уплотняя соединение.

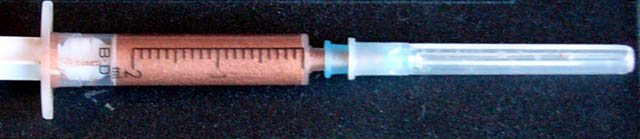

(кстати если кому надо этой смазки то нацежу в шприц кому сколько надо)

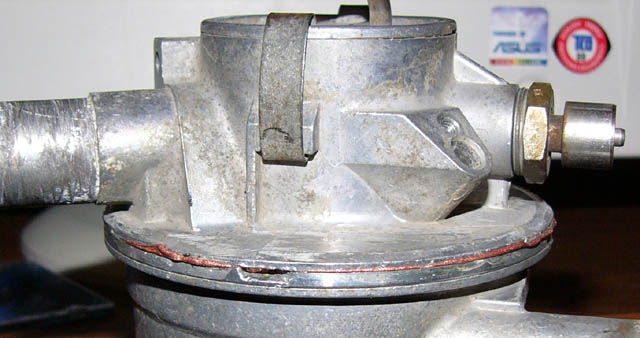

Вот оно помазано , осталось затянуть хомутик и собрать все остальное

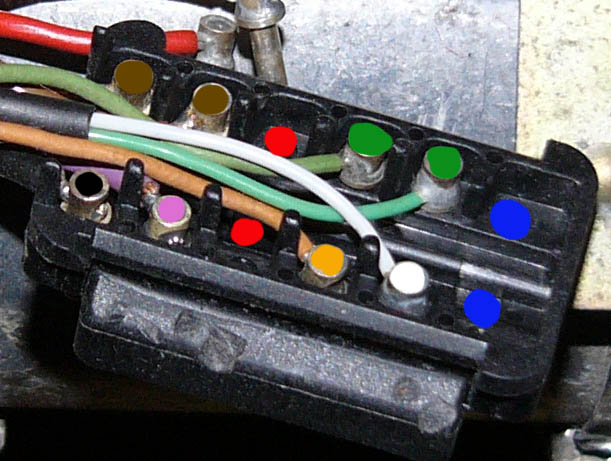

тут распиновочка наглядно , просто в некоторых вебастовых доках
она почему-то перепутана вверх головой и если все так собрать то ничего работать
не будет , а вот как на картинке все правильно (проверено 10 раз)
(колодка которая на самом котле)
ВПИРЕД! к теплому будущему
