124е фарочистилки

при вскрытии все оказалось достойно-чисто, проверено смазано

Эти зубчики на шестеренке управляют моментом остановки двигателя

при сборке устанавливать в то же положение!! иначе может изменится

точка остановки

Вот эта ГАдская маленькая деталька диод , пришлось расковыривать заливку

отпаивать, покупать новый "1N4001", теперь все супер

это б/у и новый :)

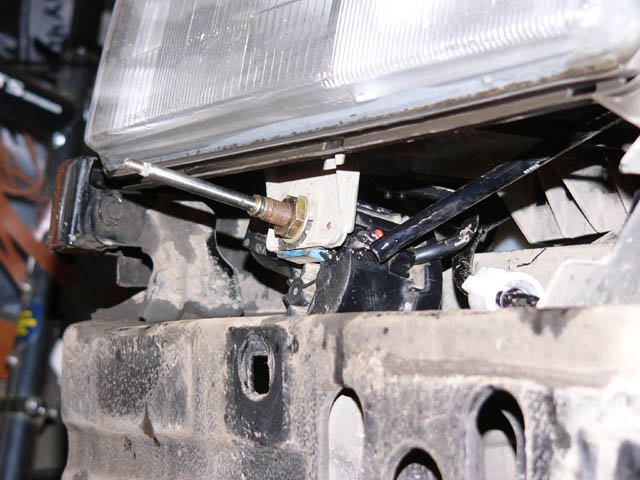

Электросхемы нанесены на корпус мотор-редуктора, правый 4-х контактый

заодно рулит включением водяной помпы омывателя в такт взмахам

Реле 126 820 20 26

Реснички с дырками

проводка с релешкой (переделана мной под доп установку без замены жгута целиком)

Шланги, обратный клапан,форсунки,моторчик помпы

Чтобы протянуть колбасу проводки под воздухозаборником печки привязать её

к жесткому проводу протянутому под ним и вытянуть,аккумулятор и мозг

ABS нужно снять , проводку закреплять в существующие хомуты и зажимы

стрелкой указана колодка X24 серо-красный провод из жгута фарочистилок воткнуть

в гнездо №5 этой колодки (папа), в ответной части (мама) если там нет провода

в гнезде №5, установить контакт с проводом и подключить его конец к выходу

предохранителя №3 в блоке предохранителей F1

установить колодку для реле в гнездо D, установить реле (указано стрелкой)

установить водяную помпу фарочистилок , протянуть шланги

стрелками показан обратный клапан и места крепления шланга

колодка фарочистилки вставляется в специальное место в фаре (стрелка)

Для защиты от лишних брызг купил и установил вот такие щитки

A124 628 43 07

124 885 02 23 + к этому будут установлены пластиковые

щитки под бампер которые закроют доступ брызгам и грязи полностью

Стоит, крутится, брызгает, работает.
